Hva er forskjellen mellom ACP-ark og ACP-panel?

Når de spesifiserer panelsystemer for kledning, skilting eller innredning, møter arkitekter og innkjøpsteam regelmessig vilkårene ACP-ark og ACP-panel . Mens begge forkortelsene deler de samme bokstavene, har de betydningsfullt forskjellige implikasjoner for produktformat, produksjonsmetode og applikasjonsomfang. Å forstå dette skillet er viktig før du velger en Multifunksjonell A2 B1 PE aluminiumskomposittpanel (ACP) produksjonslinje , fordi linjen du velger må samsvare med produktkategorien du har tenkt å produsere i stor skala. Denne artikkelen klargjør terminologien, forklarer de tekniske spesifikasjonene som skiller de to produktformene, og viser hvordan moderne produksjonsutstyr – inkludert brannsikre A2- og B1-kvalitetslinjer – adresserer begge markedene samtidig.

Definere ACP-ark vs ACP-panel: The Core Distinction

I byggevareindustrien, ACP-ark refererer til det rå, ubehandlede komposittmaterialet når det kommer ut av produksjonslinjen - en kontinuerlig rulle eller flat kuttet plate som består av to aluminiumskinn bundet til et kjernemateriale (PE, FR mineral eller A2 ikke-brennbart fyll). Arket er grunnmaterialet. An ACP-panel , derimot, er en fabrikkert enhet som har blitt kuttet, rutet, brettet og utstyrt med retur- eller rammesystemer slik at den kan installeres direkte på en bygningsfasade eller interiør. I praktisk anskaffelsesspråk spesifiserer kjøpere som kjøper for nedstrøms fabrikasjon vanligvis "ACP-ark", mens de som kjøper for installasjonsklare gardinveggenheter spesifiserer "ACP-panel."

Klassifiseringen av kjernematerialet er den mest konsekvensmessige spesifikasjonen i begge produktformene. Standard PE-kjerneplater har en brennbarhetsklassifisering av klasse C eller D under EN 13501-1; B1-klasse brannsikker ACP oppnår klasse B eller bedre (begrenset brennbarhet); og A2-klasse ikke-brennbar ACP når klasse A2, noe som betyr at materialet bidrar med ubetydelig drivstoff i en brann. Regulatoriske krav i de fleste europeiske, Midtøsten og asiatiske markeder krever nå A2- eller B1-klassifisering for utvendig kledning over visse bygningshøyder, noe som har drevet betydelige investeringer i dedikerte brannsikre ACP-produksjonslinjer.

Hvordan ACP-produksjonslinjer genererer begge produktformene

A Multifunksjonell A2 B1 PE aluminiumskomposittpanel (ACP) produksjonslinje er oppstrømsutstyret som lager basisarket. Den kombinerer avviklinger av aluminiumskinn, forbehandlingsstasjoner, en kjerneekstruder (for PE eller mineralfylte forbindelser), en laminerings-/presseseksjon, en kjøletransportør og et presisjonsspalte- og kutt-til-lengdesystem. I A2-konfigurasjoner er ekstruderen erstattet eller supplert med en roll-bonding-stasjon for ferdiglagde ikke-brennbare mineralkjerner, siden uorganiske fyllmaterialer ikke kan smeltebehandles på samme måte som termoplastisk PE.

Ordet "multifunksjonell" i utstyrsnavnet indikerer at en enkelt linje kan bytte mellom PE-, B1- og A2-kjernematerialer ved å justere kjernematingsenheten og lamineringstemperaturparametrene, i stedet for å kreve helt separate maskiner for hver produktkvalitet. Denne fleksibiliteten er kommersielt viktig: produsenter kan betjene ulike regulatoriske markeder -- fra standard PE for skilting til A2 for høyhusfasadekledning -- uten å duplisere kapitalinvesteringer.

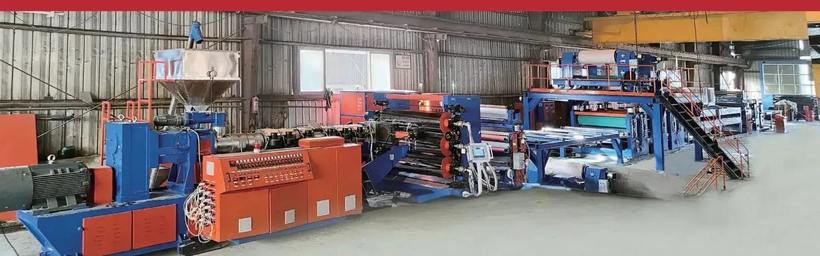

Multifunksjonell A2 B1 PE aluminium komposittpanel produksjonslinje produsert av Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Linjen vist ovenfor integrerer ekstruder-/lamineringsseksjonen (venstre), presisjonsrullpresse- og limingsseksjonen (i midten), og trimme- og uttakstransportøren (høyre). Det kompakte arrangementet minimerer materialhåndtering mellom stasjoner, noe som direkte forbedrer bindingskonsistensen og reduserer risikoen for interlaminar delaminering - en kritisk kvalitetsparameter for både B1- og A2-produkter beregnet for høyhusfasadeapplikasjoner.

3D-annotert diagram: ACP-arklagstruktur

Det isometriske diagrammet nedenfor illustrerer den interne lagstabelen til en standard aluminiumskomposittplate produsert av en multifunksjonell ACP-produksjonslinje. Å forstå dette tverrsnittet er grunnleggende for å forstå hvorfor brannklassifiseringen er så stor forskjellig mellom PE-, B1- og A2-klasser.

Det isometriske tverrsnittet ovenfor avslører den tredelte strukturen som er felles for alle ACP-produkter: et toppoverflatebelegg (typisk PVDF- eller PE-maling), to tynne aluminiumskinn og det sentrale kjernematerialet. Kjernen er den primære forskjellen mellom kvaliteter: standard PE-kjerner er lette og fleksible, men brennbare, B1-mineralfylte kjerner inneholder brannhemmende tilsetningsstoffer som senker antennelsen, og uorganiske A2-kjerner - hovedsakelig sammensatt av mineralhydroksider eller kalsiumsilikat - frigjør ingen betydelig brennbar gass når de utsettes for flamme. Den totale tykkelsen på 3 til 6 millimeter vist er standard for fasadeprodukter, med tykkere plater som vanligvis er reservert for strukturelle eller kraftige applikasjoner. Belegglaget, selv om det bare er noen få mikron tykt, bestemmer både fargebestandigheten (PVDF-belegg garanterer vanligvis 10 års krittmotstand) og det innledende brennbarhetsbidraget på paneloverflaten. Å gjenkjenne denne lagdelte strukturen hjelper anskaffelsesteam å stille de riktige spørsmålene om hudmåler, kjernesammensetning og beleggsspesifikasjoner når de anskaffes fra en ACP-produksjonslinjeprodusent.

Global markedsetterspørsel: A2- og B1-brannsikker ACP-vekst

Etter store fasadebrannhendelser i flere land i løpet av 2010-årene, har reguleringsbyråer over hele verden gradvis skjerpet kravene til brennbarhet for kledning. Storbritannias Building Safety Act 2022 pålegger A2-klasse kledning for alle nye boligbygg over 11 meter. Lignende regler gjelder nå i Tyskland (MBO Musterbauordnung, klasse A2 over 7 etasjer), UAE (Dubai Civil Defense Circular nr. 7/2013) og Australia (NCC 2022, klausul C2D8). Disse regulatoriske endringene har fundamentalt omformet produksjonsøkonomien i ACP: etterspørselen etter A2- og B1-linjer har vokst betydelig mens standard PE-kapasitet står overfor økende restriksjoner i høyhussegmenter.

Det horisontale søylediagrammet ovenfor gjenspeiler estimert globale ACP-markedssammensetning etter brannmotstandsgrad fra 2024. B1 brannhemmende kvalitet har den største andelen med omtrent 34 % , drevet av sterk adopsjon i Midtøsten, Sørøst-Asia og Øst-Europa der byggeforskrifter er oppdatert, men fulle A2-mandater er ennå ikke universelle. A2-klasse ACP har steget til omtrent 28 % andel – en dramatisk økning fra under 10 % før 2017 – ettersom markedene i Storbritannia, Tyskland og Skandinavisk håndhevet krav til ikke-brennbarhet. Standard PE-kjerne ACP beholder en andel på 26 %, stort sett konsentrert til skilting, interiørapplikasjoner og markeder der fasadehøydereguleringer ennå ikke krever høyere karakterer. Honeycomb-produkter av aluminium og spesialkomposittprodukter står for de resterende 12 %, og tjener førsteklasses fasade- og romfartsapplikasjoner. Dette skiftet i distribusjon av etterspørsel er hovedårsaken til at moderne ACP-utstyrsprodusenter har utviklet multifunksjonelle linjer som er i stand til å bytte mellom PE-, B1- og A2-produksjonsmoduser innenfor en enkelt plattform.

Tekniske spesifikasjoner: Hva en multifunksjonell ACP-linje må levere

En produksjonslinje som hevder å håndtere A2-, B1- og PE-kvaliteter samtidig må oppfylle flere krevende tekniske krav. Bindestyrken mellom aluminiumskinn og kjerne må konsekvent overstige 120 N/25 mm (avskallingsstyrke i henhold til GB/T 17748 eller EN 1396) uavhengig av kjernetype. Linjehastighet for PE-kvaliteter går vanligvis 8--15 m/min; A2 roll-bonding kan gå langsommere ved 4--8 m/min på grunn av de høyere lamineringstrykkene som kreves for å oppnå tilstrekkelig adhesjon til uorganiske kjerner. Breddekapasiteten varierer vanligvis fra 1220 mm til 1600 mm for å imøtekomme internasjonale platestandarder.

Kjernetykkelseskontroll er en annen kritisk parameter: variasjoner som overstiger -0,1 mm over bredden til et ark av A2-kvalitet produserer synlig overflatebølge etter installasjon, spesielt på panelsystemer i storformat. Dette krever både presisjonssensorer for rullegap og tilbakemeldingskontroll i sanntid av lamineringspressen. Temperaturensartethet over bredden av lamineringsnypet må holdes innenfor -3 grader Celsius for PVDF-belagte skinn, siden temperaturgradienter forårsaker differensiell termisk ekspansjon som resulterer i bue eller vridning.

Kolonnediagrammet ovenfor sammenligner de typiske driftshastighetsområdene for produksjonsmodusene PE, B1 og A2 på en multifunksjonell ACP-linje. Standard PE-produksjon oppnår de høyeste hastighetene (8--15 m/min) fordi termoplastisk ekstrudering og liming er en godt optimalisert kontinuerlig prosess som tåler raskere gjennomstrømning. B1 brannhemmende kvaliteter kjører ved 6--12 m/min, da den høyere viskositeten til mineralfylte PE-forbindelser krever ekstra oppholdstid i lamineringsnippet for å sikre full limbindingsdannelse. A2 ikke-brennbare kvaliteter krever de laveste hastighetene (4--8 m/min) fordi rullebinding av stive uorganiske kjerneplater til aluminiumskinn krever vedvarende høyt kontakttrykk og nøye temperaturstyring for å forhindre delaminering ved limgrensesnittet. Utstyrsleverandører som hevder jevn hastighet på tvers av alle tre kvaliteter, bør bes om dokumenterte testresultater for bindingsstyrke ved nominell hastighet, ettersom gjennomstrømning og kvalitet er direkte knyttet til lamineringsteknikk. En multifunksjonell linje som virkelig håndterer alle tre karakterene er en betydelig ingeniørprestasjon, ikke en enkel parameterendring.

Radarsammenligning: PE vs B1 vs A2 Karakter ytelsesattributter

Å velge riktig ACP-karakter innebærer å balansere flere ytelsesdimensjoner samtidig. Radardiagrammet nedenfor sammenligner PE-, B1- og A2-karakterer på tvers av seks hovedattributter: brannsikkerhet, vekteffektivitet, flathet, enkel behandling, kostnadskonkurranseevne og rekkevidde for overholdelse av forskrifter. Ingen enkelt klasse skårer høyest på alle akser, og det er grunnen til at produsenter som kan produsere alle tre kvaliteter med én linje har et strukturelt konkurransefortrinn.

Radardiagrammet illustrerer tydelig at PE-core ACP scorer høyest på vekteffektivitet, enkel behandling og kostnadskonkurranseevne - noe som forklarer dens fortsatte dominans innen interiør, skilting og lavblokker der brannforskrifter tillater det. A2-klasse ACP leder avgjørende når det gjelder brannsikkerhet og regelverkssamsvar , noe som gjør det til den foretrukne spesifikasjonen for ethvert prosjekt styrt av strenge ikke-brennbarhetskoder. B1-kvalitetsprodukter opptar midtbanen på tvers av de fleste akser, og tilbyr en balanse mellom forbedret brannytelse over standard PE med bedre bearbeidbarhet og lavere kostnad sammenlignet med A2. Flathetspoeng er tett knyttet til B1 og A2, noe som gjenspeiler presisjonslamineringskravene som begge karakterene pålegger. Forskjellen i prosesseringsvennlighet mellom PE (95 %) og A2 (50 %) forklarer hvorfor multifunksjonelle produksjonslinjer krever mer sofistikerte kontroller når du bytter til A2-modus: lavere hastigheter, høyere lamineringstrykk og strammere temperaturtoleranser krever mer avansert automatisering og sensorintegrasjon enn en linje som bare trenger PE.

Produksjonslinje Teknologitrend: Adopsjon av intelligente kontroller

Det viktigste skiftet i ACP-produksjonslinjeteknikken det siste tiåret har vært integrasjonen av digital overvåking og intelligente kontrollsystemer. Tidlige ACP-linjer stolte på PLC-kontroll med faste parametere; moderne multifunksjonelle linjer inkluderer tykkelsesmåling i sanntid (ved hjelp av laser- eller beta-ray-sensorer), spenningskontroll over avviklingsstasjoner av aluminiumskinn, temperaturregulering av lamineringsruller med lukket sløyfe og automatiserte kvalitetsavvisningsporter. Disse egenskapene er ikke kosmetiske oppgraderinger -- de påvirker direkte konsistensen til A2-kvalitets binding, som er langt mindre tilgivende for parameterdrift enn PE-produksjon.

Linjediagrammet sporer den raske bruken av intelligente kontrollsystemer i nye ACP-linjeinstallasjoner fra 2015 til 2025. Bare 10 % av nye linjer installert i 2015 inneholdt digital prosessovervåking med lukket sløyfe ; innen 2023 hadde dette tallet steget til 72 %, med den estimerte penetrasjonen i 2025 som nådde 85 %. Denne akselerasjonen ble drevet av tre konvergerende krefter: de økte kvalitetskravene til produksjon av A2-kvalitet, innstrammingen av internasjonale standarder for flathet og delaminering (som GB/T 17748 revisjonssykluser), og de fallende kostnadene for industriell sensing og PLS-maskinvare. Produsenter som investerer i multifunksjonelle linjer i dag spesifiserer nesten universelt servospenningskontroll, lasertykkelsesmålere og oppskriftsbaserte HMI-systemer som lagrer karakterspesifikke parametersett, noe som tillater raske og repeterbare overganger mellom produksjonsmodusene PE, B1 og A2. Linjer som fortsatt er avhengige av manuell parameterjustering har en økende kvalitetsulempe når de produserer A2-kvaliteter.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Kjerneegenskaper

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. er et nasjonalt foretak som spesialiserer seg på FoU og produksjon av intelligent utstyr for metallkomposittmaterialer, og gir systematiske løsninger for den globale byggematerialindustrien. Som en utarbeidelsesenhet for standarden for ikke-brennbare metallkomposittpaneler for arkitektonisk dekorasjon og et stående rådsmedlem i Metal Branch of China Building Materials Federation, inntar selskapet en anerkjent posisjon innenfor industristandardøkosystemet.

Selskapets kjerneproduktportefølje omfatter tre store teknologiske systemer: produksjonslinjer for brannsikre aluminiumskomposittpaneler, aluminiumsbikakekjernemaskiner og produksjonslinjer med bikakekjernemetallkomposittpaneler i aluminium, og multifunksjonelle skreddersydde produksjonslinjer for metallkomposittpaneler. Disse systemene dekker til sammen 12 kategorier av avanserte produksjonslinjer, inkludert A2- og B1-klasse brannsikre materiallinjer, 3D aluminiumkjerne-metallkomposittpanelutstyr og hele spekteret av produksjonsplattformer i aluminiums honeycomb-serien.

Patentsertifikatet nedenfor -- oppfinnelsespatent ZL 2016 1 0789112.9, gitt juni 2018 -- dekker selskapets multifunksjonelle produksjonslinje for metallkomposittpaneler og produksjonsprosess, utviklet av oppfinnerne Zhu Peng og Zhu Liangcai. Dette patentet gjenspeiler de proprietære tekniske forbedringene som lar en enkelt linje håndtere utvalget av kjernematerialer som kreves for produksjonskvaliteter A2, B1 og PE.

Oppfinnelsespatentsertifikat nr. ZL 2016 1 0789112.9 -- Multifunksjonell produksjonslinje og prosess for metallkomposittpanel, gitt juni 2018.

Applikasjonsscenarier: Hvor ACP-ark vs panelspesifikasjon er viktig

Skillet mellom ark og panel er ikke bare akademisk - det har direkte implikasjoner for anskaffelser, logistikk og kvalitetskontroll. Når en fabrikasjonsbutikk kjøper ACP-ark fra en produksjonslinjeprodusent eller -distributør, mottar de flate plater (vanligvis 1220 mm x 2440 mm eller kontinuerlige rullebredder opp til 1600 mm) som de deretter vil rute, brette og ramme ved hjelp av CNC-fresemaskiner og kantpresser. Platens flathetstoleranse, avrivningsstyrke og kjernehomogenitet bestemmer hvor nøyaktig de fremstilte panelhjørnene kan formes og hvor godt overflaten vil forbli glatt etter at CNC-ruting fjerner omtrent 2/3 av kjernedybden ved returlinjer.

For gardinveggsentreprenører som spesifiserer ACP-paneler, må den ferdige panelgeometrien -- returdybde, flatemål, hjørneradius, festehullmønster -- være i samsvar med tegningene i prosjektbutikken. I denne sammenhengen er panelets flathet etter fabrikasjon (post-routing bue) og dets langsiktige dimensjonsstabilitet under termisk sykling de viktigste bekymringene. A2-kvalitetsplater som bruker mineralkjerner med høy tetthet har lavere termiske ekspansjonskoeffisienter enn PE-kjerneplater (omtrent 21 x 10^-6/K for PE-kjerne vs. 17 x 10^-6/K for mineral A2), noe som betyr at fabrikkerte A2-paneler viser mindre termiske bevegelser i bruk med systemer med store tangbare fasader.
